MY HEAT PRO
Универсальный адаптер цифровой шины для контроллера
Характеристики MY HEAT PRO
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ: |
Контроль состояния отопительного оборудовани |
Неограниченные подключения дополнительных модулей расширения |
Управление отопительными котлами в каскаде в количестве до 6 шт |
Управление котлами отопления по цифровым шинам данных |
Поддержка интерфейсов Opentherm, EBUS, LBP, Navien, Arderia |
Управление в ручном и автоматическом режиме трехходовыми, двухходовыми кранами |
Управление в ручном и автоматическом режиме циркуляционными насосами |
Возможность установки погодозависимого управления для каждой зоны |
Удаленный контроль параметров системы отопления через web-интерфейс и приложений iOS и Android |
Графическое отображение работы системы |
Удаленная диагностика технического состояния отопительного оборудования и его рабочих параметров, выявление ошибок и аварий, с расшифровкой кода ошибки при подключении через интерфейсы Opentherm, EBUS, LBP, Navien, Arderia |
Марка | Артикул | Мощность, кВт | Габариты, мм | Вес, кг | Цена, руб. |
---|---|---|---|---|---|
MY HEAT PRO | 6309 | 2 | 159 x 90,2 x 57,8 | 0.55 | По запросу |
Адаптер предназначен для подключения котла по цифровым шинам Opentherm, EBUS, Navien, Arderia, WOLF,ARISTON, BAXI LPB.
Адаптер используется в автоматизированных системах отопления и ГВС вместе с контроллером MY HEAT PRO, который управляет работой котла. Адаптер расширяет возможности контроллера благодаря дополнительным функциям, модуляции мощности котла, контроль рабочих параметров котла, изменение установок температуры отопления и ГВС индикацию аварий и ошибок.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Габаритные размеры, не более, мм (ШxГxВ) | 159 x 90,2 x 57,8 |
Вес | 550 гр. |
Схема подключения 2-ух ходового клапана

Схема подключения 3-ех ходового клапана (ПИД)

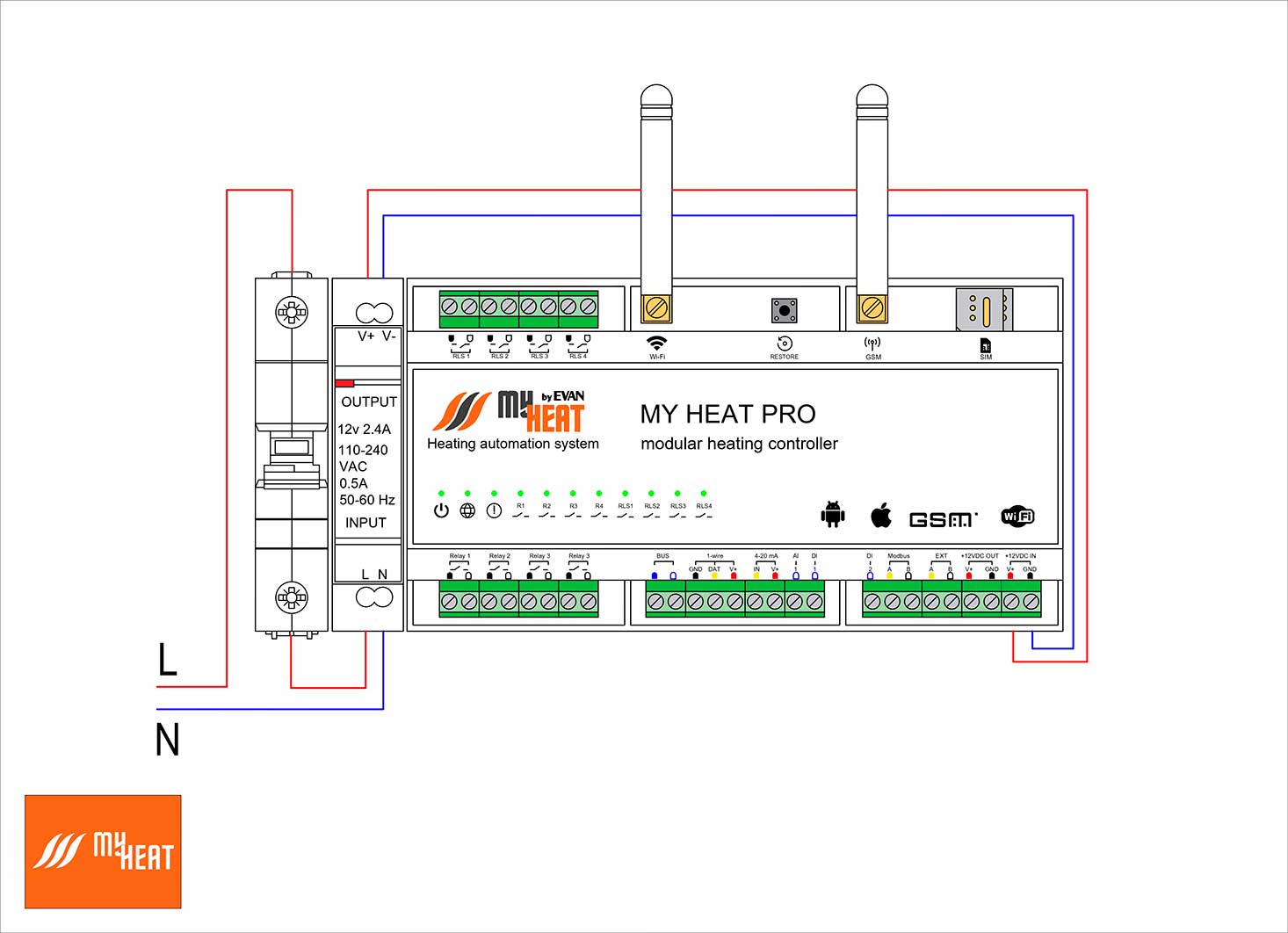

Схема подключения блока питания

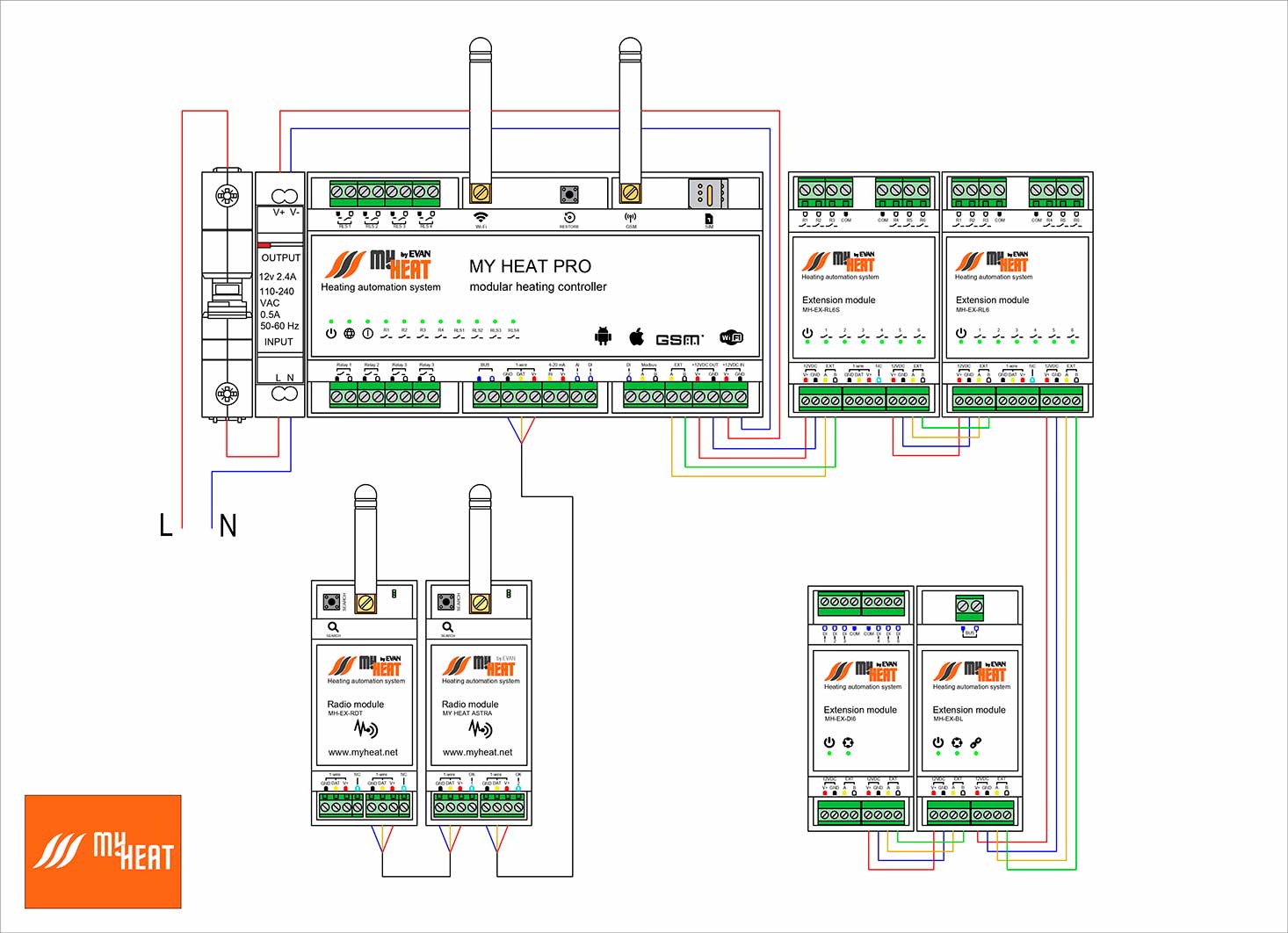

Схема подключения блоков расширения

Схема подключения датчиков давления

Схема подключения датчиков движения

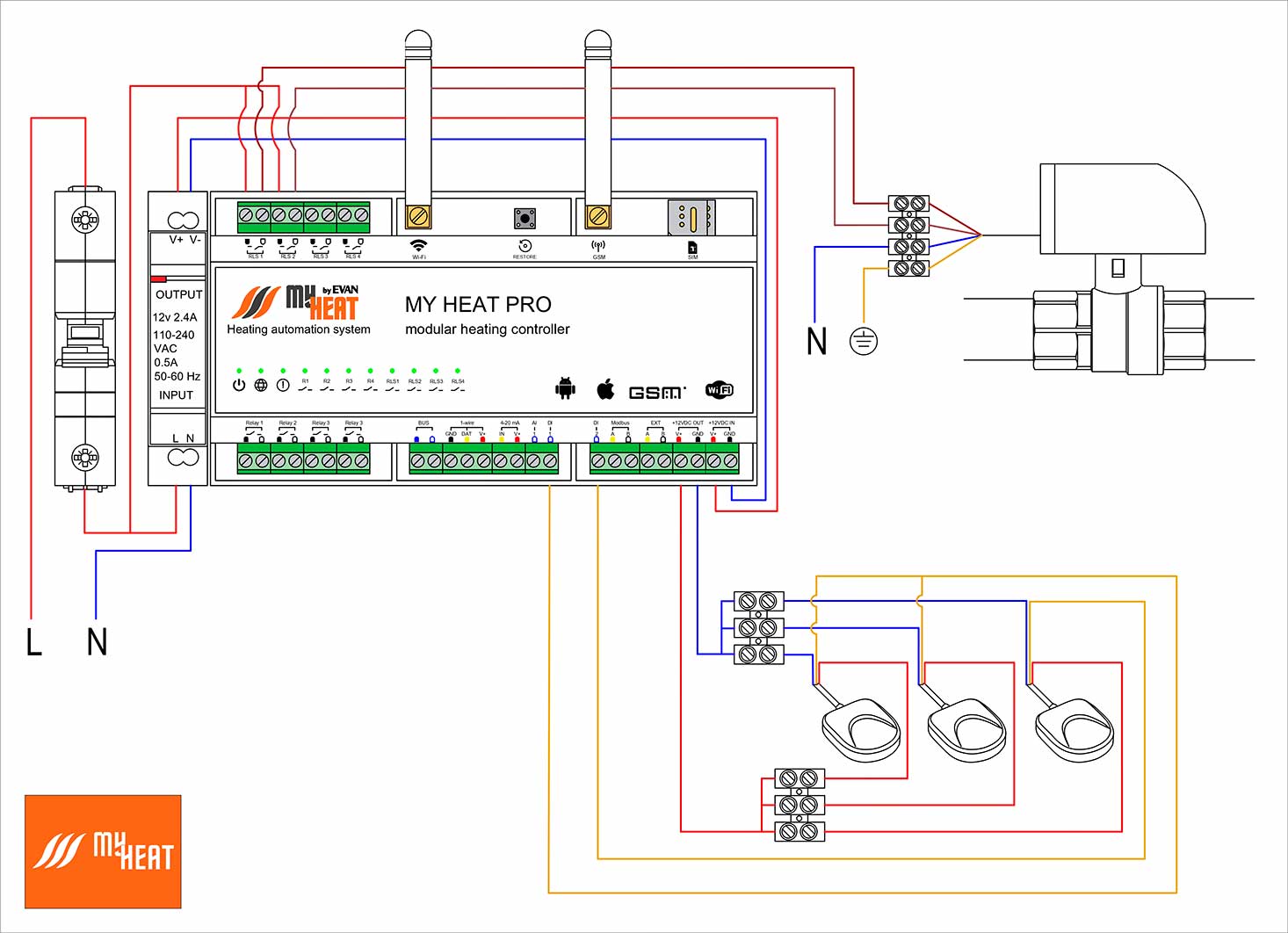

Схема подключения датчиков протечки

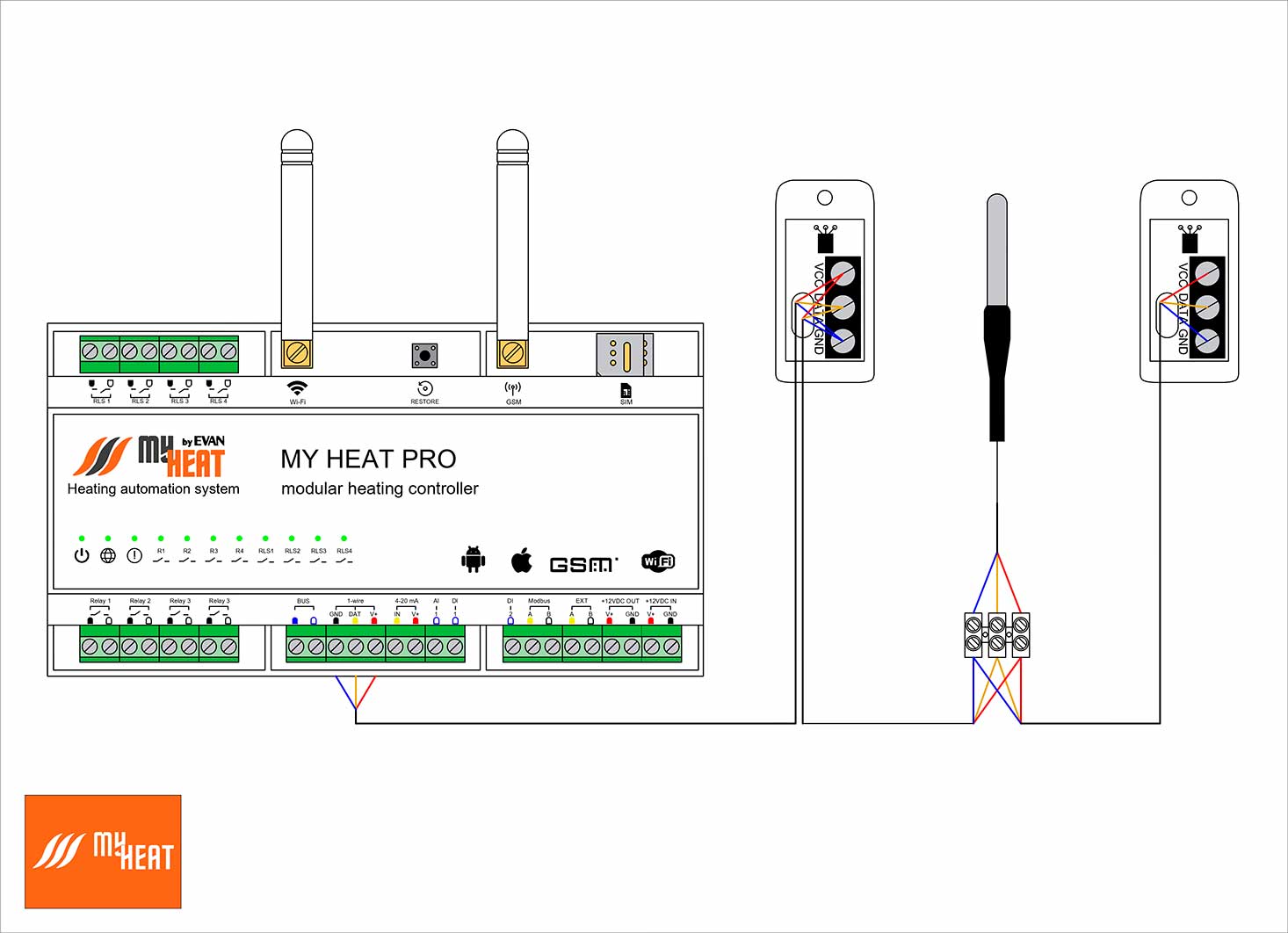

Схема подключения датчиков температуры

Схема подключения резервного источника питания

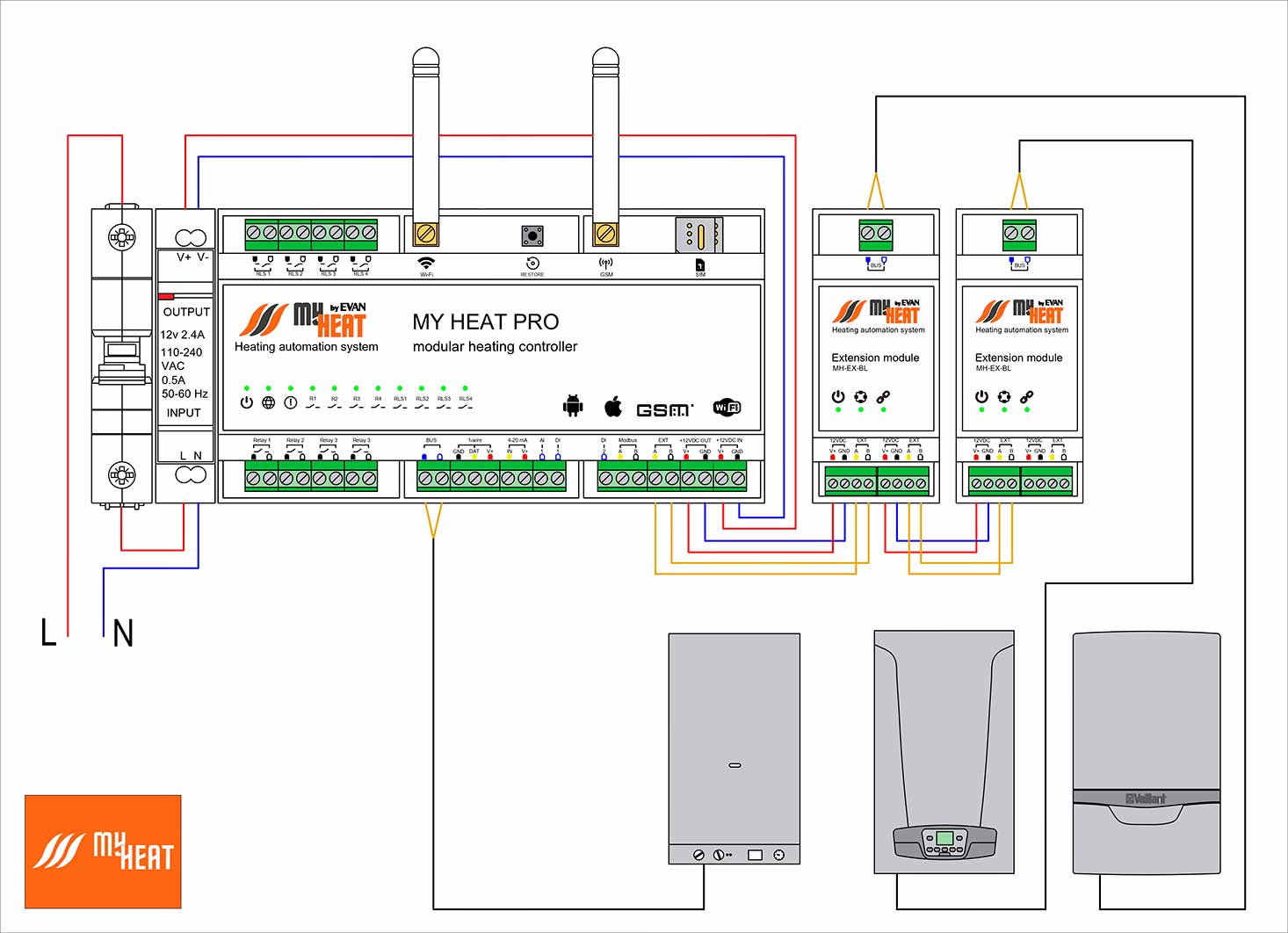

Схема подключения каскада котлов

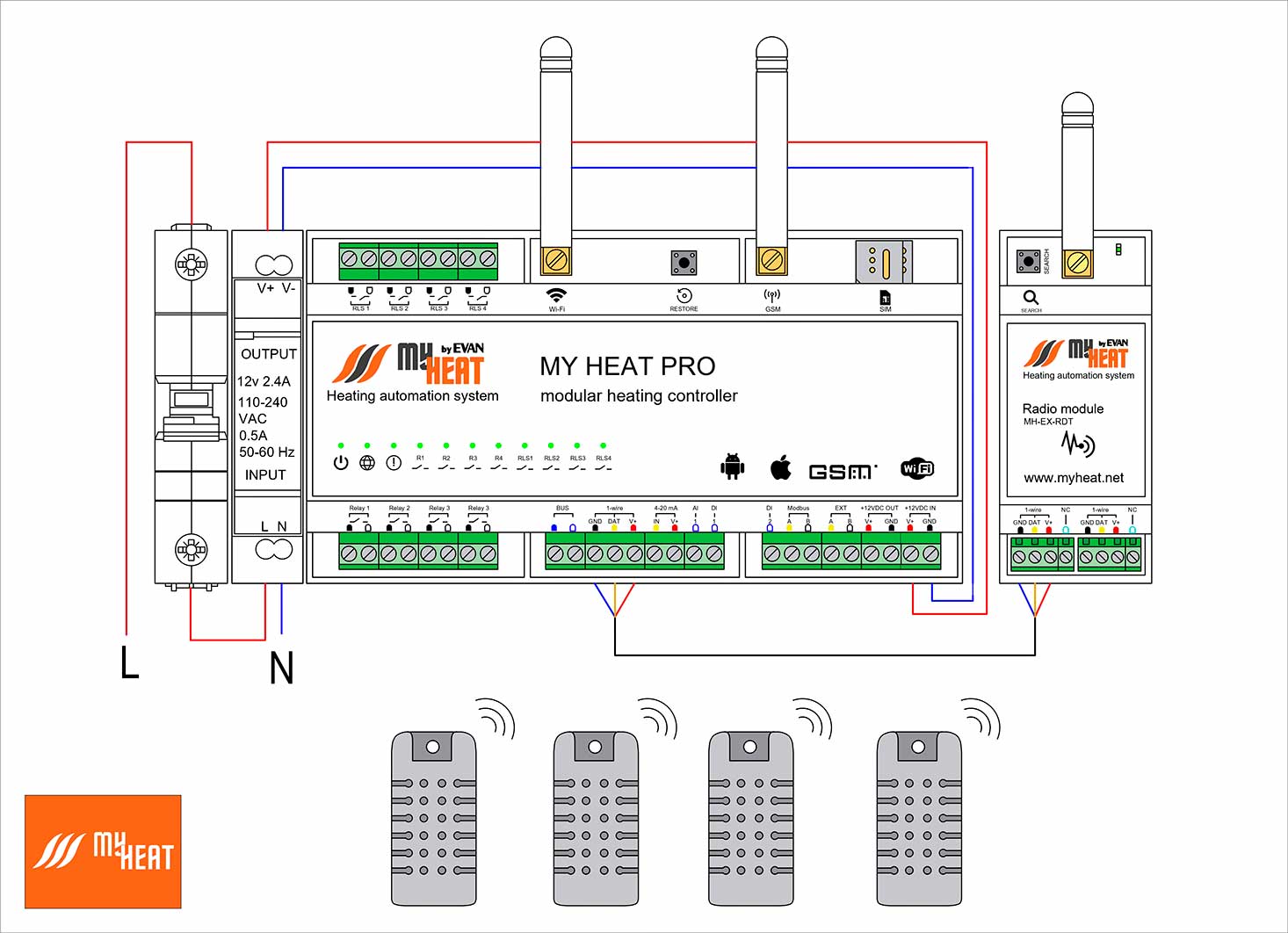

Схема подключения радиомодуля

Схема подключения циркуляционного насоса
