MyHeat SMART
Характеристики MyHeat SMART
| ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ MY HEAT SMART: |
| Единое решение для всех котлов отопления (Opentherm, EBUS, Navien, LBP). |
| Контроллер оснащен WiFiи GSM модемом. |
| Подключение 2х котлов отопления по типу основной/резервный. |
| Поддержание различного температурного режима (до 3 зон). |
| Погодозависимое управление без дополнительных датчиков температуры. |
| Защита системы отопления от замерзания. |
| Контроль состояния дополнительных датчиков (протечки, давления, утечки газа, охранных). |
| Интуитивная настройка в 5 кликов. |
| Мобильное приложение для IOS и Android. |
| Локальное управление через собственную Wi-fi сеть. |
| ПИД-регулирование |
| Готовые алгоритмы для автоматизации обогрева помещений (8 типов кривых отопления) |
| Возможность создания индивидуальной кривой отопления (зависимость t теплоносителя от t наружного воздуха) |
| Марка | Артикул | Габариты, мм | Вес, кг | Цена, руб. |
|---|---|---|---|---|
| MyHeat SMART | 6283 | 71 x 90.2 x 57.8 | 0.35 | 11 900 |
Контроллер MY HEAT SMART – это устройство, управляющее системами отопления.
Устройство управляет отопительным котлом, бойлером косвенного нагрева, смесительным узлом или насосом, двухходовым клапаном. Контроллер может регулировать температуру до трех зон отопления включительно.
Управление котлом осуществляется по встроенным цифровым шинам Opentherm, EBUS, Navien, Arderia, LPB.
Контроллер способен управлять температурным режимом в зависимости от температуры наружного воздуха, поддерживает настройку сценариев и расписаний.
MyHeat SMART контролирует в удаленном режиме все параметры системы отопления, поддерживает SMS и Push оповещение при возникновении ошибок.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОНТРОЛЛЕРА
| Габаритные размеры, не более, мм (ШxГxВ) | 71 x 90,2 x 57,8 |
| Способ крепления корпуса: | DIN-рейка |
| Питание | постоянный ток, не более 1А напряжение - от 9 до 12 VDC |
| Интерфейсы | 1-Wire BUS- универсальный, поддерживает протоколы Opentherm, EBUS, Navien и LPB |
| Беспроводной модуль | Wi-Fi 802.11 b/g/n |
| Web-интерфейс | есть |
| Внутренняя энергонезависимая память | есть |
| Релейные коммутируемые выходы | количество – 1 шт. максимальный ток – до 3 А напряжение – 250VAC, 30VDC |
| Выходы для подключения внешнего реле | выход ОК – 2 шт. |
| Дискретный вход | 2 шт, напряжение до 12 VDC |
| Связь | SIM-карта microSIM, 1 слот Частота 850/900/1800/1900MHz Тип передачи GPRS, до 85.6 kbps Антенна внешняя, разъем SMA-F |
| Масса | 350 гр. |

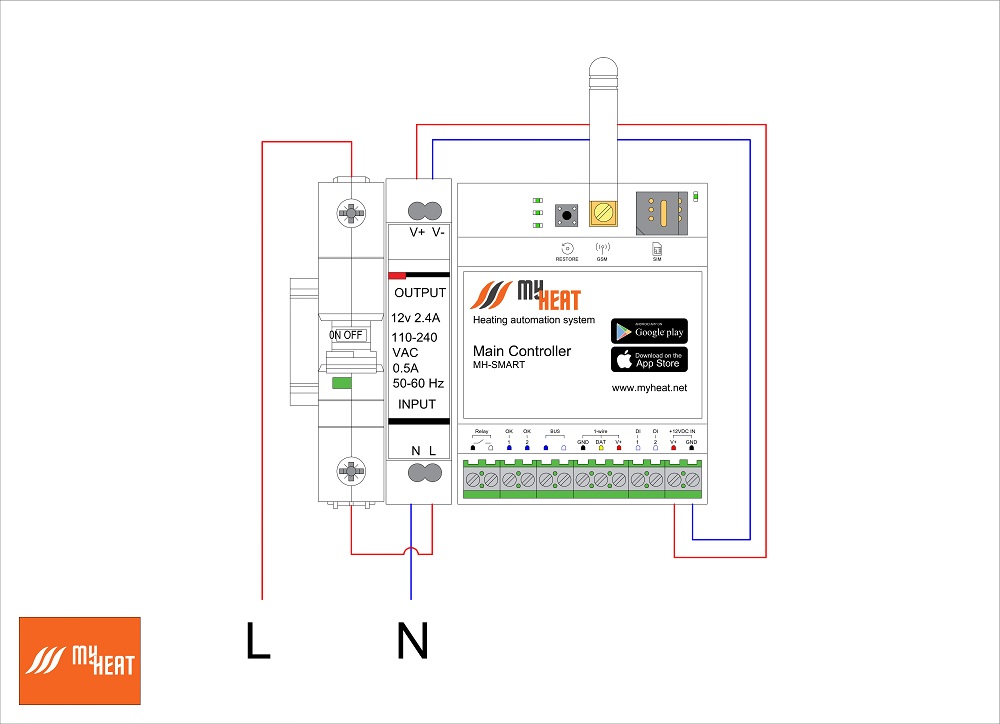

Схема подключения блока питания
Схема подключения датчиков температуры
Схема подключения датчиков протечки

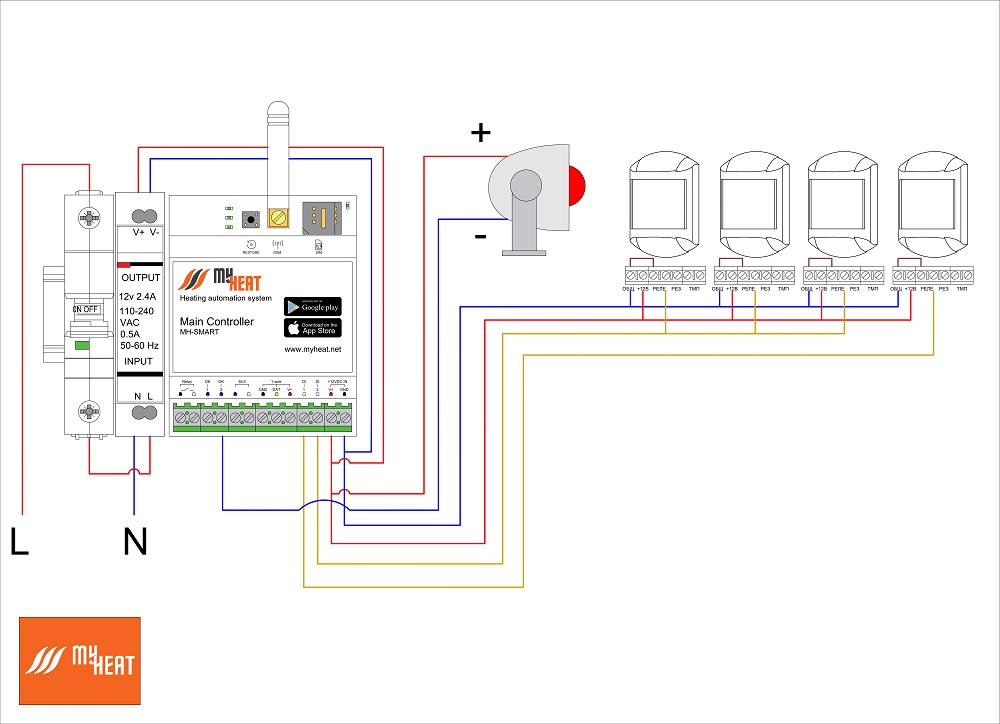

Схема подключения датчиков движения
Схема подключения циркуляционного насоса
Схема подключения 2-х ходового клапана
Схема подключения 3-х ходового клапана
Схема подключения бойлера косвенного нагрева
Схема подключения основного и резервного котла
Схема подключения радиомодуля
Схема подключения модуля резервного питания
Скачать тексты к схемам модуль MyHeat Smart
