Контроллер с предустановленной конфигурацией ЭВАН Н-1000.01

ЭВАН Н-1000.01

Контроллер с предустановленной конфигурацией

Управление и диспетчеризация работы системы отопления

Цена от 20 000 руб.

Характеристики ЭВАН Н-1000.01

Контроллер запрограммирован для дистанционного управления системой отопления содержащей:
-один источник тепла (котел, электрический или газовый, управляемый в релейном режиме через подключение к клеммам для комнатного термостата);
-один прямой контур (радиаторная группа)
-один смесительный контур (теплый пол)
-контур бойлера ГВС
-циркуляционный насос смесительного контура
Канал передачи связи- GPRS
2 режима управления: автоматический (запрограммированный алгоритм) и ручной (web-сервис, приложение для iOS и Android).
Контроль параметров работы системы отопления доступен из личного кабинета Интернет-сервиса, мобильного приложения и через голосовую связь.
Возможность подключить до 10-ти термодатчиков (поддерживаются проводные DS18B20, DS18B20 и радиодатчики производства Микро-Лайн)
Поддерживаемые протоколы: OpenTherm, E-BUS, Navien (через адаптер)
Оповещает о штатных событиях, аварийных ситуациях, отклонении текущих параметров системы отопления от пороговых значений
Габаритные размеры, мм: 105х90х60
Способ установки: на дин-рейку
Гарантия – 12 месяцев
Марка Артикул Тип котла Вид связи Наличие sim-карты Оповещение Напряжение питания Способы крепления Протоколы Дополнительные датчики Цена, руб.
ЭВАН Н-1000.01 112001 Электрический, газовый GSM/GPRS Есть Личный кабинет на web-сервисе, приложение iOs и Android 9-16 В На дин-рейку OpenTherm, E-Bus, Navien есть 20 000 Подробнее

Набор оборудования на базе контроллера ЭВАН H-1000.01 полностью обеспечивает потребности в автоматизации большинства объектов частного домостроения и небольших котельных

Отопительный контроллер ZONT H-1000.01
Контроллер имеет предустановленную конфигурацию и запрограммирован для управления системой отопления состоящей из:

  • одного источника тепла (котла),
  • одного прямого контура,
  • одного смесительного контура,
  • контура для управления бойлером ГВС.
Управление котлом в данной системе должно осуществляется в релейном режиме, т.е. через подключение контроллера к клеммам котла, предназначенным для комнатного термостата.

Управление через Интернет
Управление работой системы отопления осуществляется через web–сервис www.zont-online.ru, (из личного кабинета) и через приложение ZONT для мобильных устройств на платформе iOS и Android.

Возможности контроллера

  • Дистанционное управление системой отопления по программируемому алгоритму;
  • Автоматический контроль режимов работы контуров отопления;
  • Автоматический контроль режимов работы и технического состояния котла;
  • Контроль заданных и текущих температур контуров системы отопления и оперативное изменение их значений;
  • Оповещение при возникновении аварии котла и при отклонении текущих параметров системы отопления от пороговых значений.

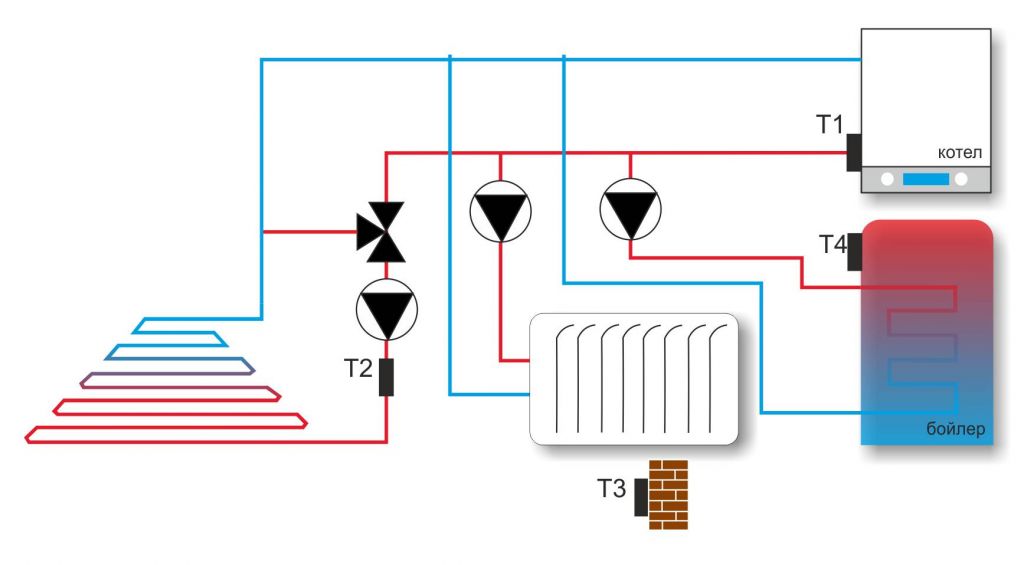

Контроллер запрограммирован для дистанционного управления системой отопления в которой:

  • один источник тепла (котел, электрический или газовый, управляемый в релейном режиме через подключение к клеммам для комнатного термостата);
  • один прямой контур (радиаторная группа);
  • один смесительный контур (теплый пол);
  • контура бойлера ГВС;
  • циркуляционный насос смесительного контура.

В комплект поставки входят:

  • 4 датчика температуры, промаркированные на заводе - предназначены для работы в соответствии с установленной прошивкой контроллера;
  • 6 реле 12/220В с платформой крепления на DIN рейку - предназначены для управления исполнительными механизмами (насосами, смесителями и т.д.) каждого контура системы отопления.

При монтаже контроллера важно соблюдать рекомендуемую схему подключения и назначение регулирующих датчиков температуры для управления выходами устройства

Назначение выходов и регулирующих датчиков температуры

№ Контура Название контура № Выхода Назначение выхода № датчика температуры Назначение датчика
температуры
1 Котел 1 Управление реле котлового контура 1 Теплоноситель
выход с котла
2 Смеситель 2 Управление реле смесителя (открывание)   2 Теплоноситель
после смесителя
3 Управление реле смесителя (закрывание)
  Насос контура смесителя 6 Управление реле насоса контура смесителя
3 Радиаторы 4 Управление реле  контура радиаторов  3 Воздух в помещении
4   Бойлер/ГВС   5 Управление реле контура Бойлер/ГВС 4 Теплоноситель в бойлере/ГВС

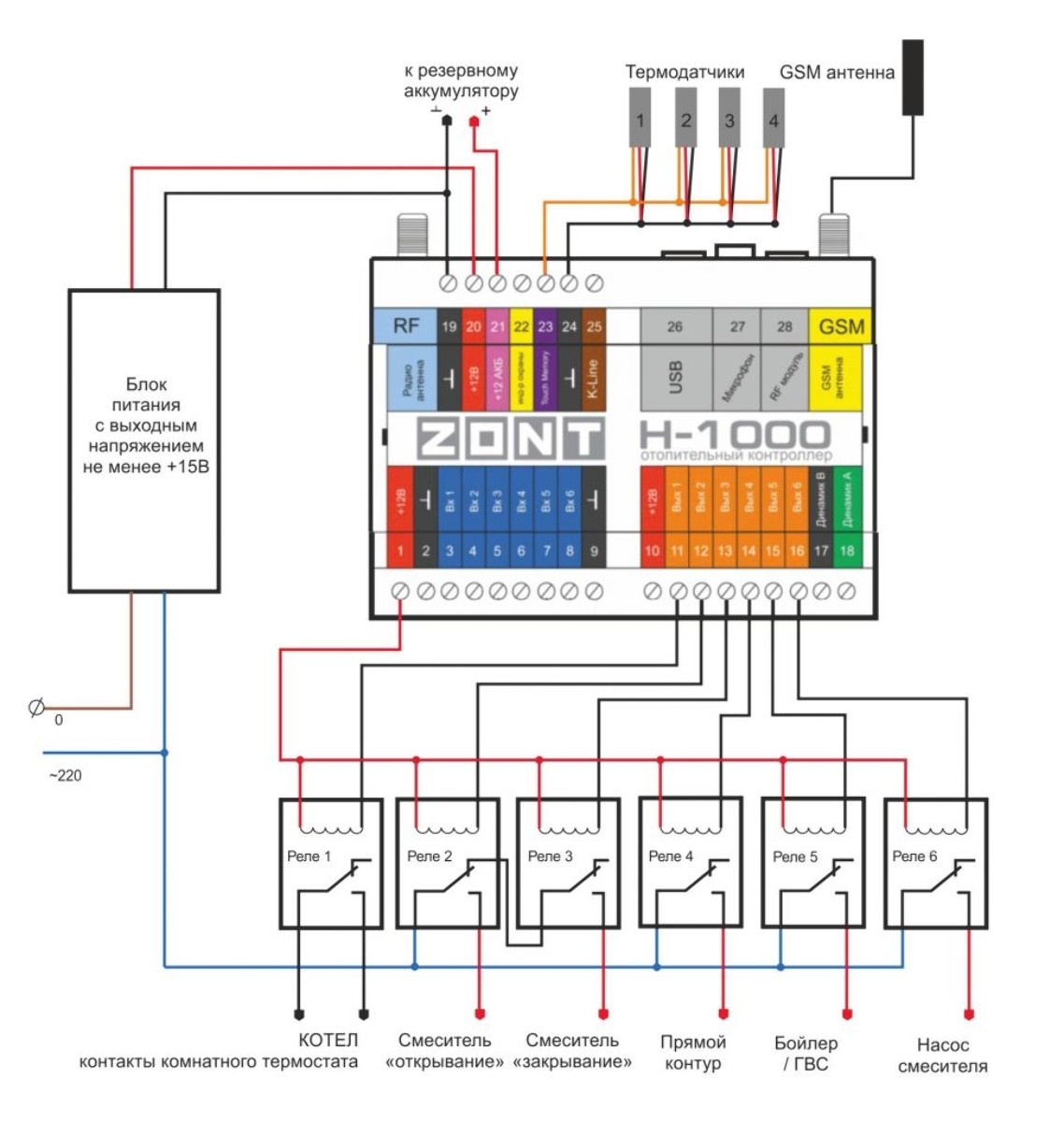

Схема подключения

Для владельцев газовых котлов и электрических котлов моделей Vaillant eloBLOCK, Protherm Скат RAY.

Обращаем ваше внимание на то, что для управления котлом цифровым способом при помощи контроллера ЭВАН H-1000.01 необходим адаптер цифровой шины OpenTherm, E-Bus, Navien (приобретается отдельно).

Для сохранения возможности отправки оповещений от дополнительных датчиков (давления, протечки, утечки газа, охранных и т.п.) при отключении электроэнергии рекомендуем приобрести аккумулятор BL-5C 1200 мA*H Li-ion.
